Fortschritte in der Präzisionsfertigung von Motorwellen für Elektrofahrzeuge
Einführung
Elektrofahrzeuge stellen besonders hohe Anforderungen an die Motorwelle – ein Bauteil, das Drehmoment zuverlässig übertragen und gleichzeitig enge Toleranzen bei sehr hohen Drehzahlen einhalten muss. Jüngste Fertigungsfortschritte verändern die Konstruktion, Bearbeitung, Wärmebehandlung und Auswuchtung dieser Wellen grundlegend, um die Effizienz zu steigern, Geräusche und Vibrationen zu reduzieren und eine längere Lebensdauer zu gewährleisten. Dieser Artikel erläutert, warum Präzision bei Elektrofahrzeugantrieben so wichtig ist, welche technischen Herausforderungen die Hersteller bewältigen müssen und welche Produktionsinnovationen stärkere, leichtere und gleichmäßigere Motorwellen für die Elektromobilität der nächsten Generation ermöglichen.
Warum die präzise Fertigung von Motorwellen für Elektrofahrzeuge wichtig ist
Wenn ich mit Automobilingenieuren über die Konstruktion von Elektrofahrzeugen spreche, stehen meist die Akkus und Wechselrichter im Mittelpunkt. Aber wenn man verstehen will, wie all diese elektrische Energie in … umgewandelt wird … tatsächliche VorwärtsbewegungMan muss sich das genau ansehen PräzisionsmotorwelleMeiner Erfahrung nach ist er der unbesungene Held des Elektroantriebs.
Es handelt sich nicht einfach um ein bearbeitetes Metallteil; es ist eine hochentwickelte, dynamische Komponente, die maßgeblich darüber entscheidet, wie laufruhig, leise und effizient sich ein Fahrzeug auf der Straße anfühlt. Der Übergang von Verbrennungsmotoren zur Elektromobilität hat die Regeln für die Konstruktion und Fertigung dieser kritischen Komponenten grundlegend verändert.
Anforderungen und Leistungsanforderungen an die Welle von Elektrofahrzeugmotoren
Sprechen wir darüber, welchen Belastungen diese Komponenten im realen Einsatz ausgesetzt sind. Wer herkömmliche Verbrennungsmotoren kennt, weiß, dass ihre Drehzahlen üblicherweise zwischen 6.000 und 8.000 U/min liegen. Elektromotoren übertreffen diese Werte deutlich. Moderne Elektromotoren erreichen routinemäßig 15.000 bis 20.000 U/min, und ich sehe bereits einige Hochleistungsmodelle der nächsten Generation, die die 25.000-U/min-Marke deutlich überschreiten.
Bei diesen extremen Geschwindigkeiten ändern sich die physikalischen Gesetze. Selbst eine mikroskopische Unwucht kann Zentrifugalkräfte erzeugen, die einen Motor buchstäblich zerreißen. Die Leistungsanforderungen sind enorm: Diese Wellen müssen sofort 100 % Drehmoment ab null Umdrehungen pro Minute liefern und dabei absolute Formstabilität gewährleisten. Da Elektrofahrzeuge zudem nicht die Geräuschdämpfung eines Verbrennungsmotors aufweisen, sind die NVH-Normen (Geräusch, Vibrationen und Rauheit) extrem streng. Eine Welle, die auch nur geringfügig außerhalb der Spezifikationen liegt, erzeugt ein hörbares Heulen, das das Fahrerlebnis beeinträchtigt.
Hauptfunktionen und häufige Fehlerarten
Die Hauptaufgabe der Welle besteht darin, die Rotationskraft vom Magnetrotor direkt auf den Rotor zu übertragen. das UntersetzungsgetriebeEs fungiert als physikalische Brücke zwischen elektrischem Potenzial und mechanischer Realität. Aufgrund der extremen Betriebsbedingungen treten jedoch ganz bestimmte Fehlerarten auf, wenn die Fertigung nicht absolut präzise ist.
Torsionsermüdung ist ein gravierendes Problem, verursacht durch die ständigen, aggressiven Start-Stopp- und regenerativen Bremszyklen, die das Metall hin und her verdrehen. Ein weiterer häufiger Fehler ist vorzeitiger Lagerverschleiß. Beträgt der Wellenschlag auch nur 10 Mikrometer, zerstören die daraus resultierenden hochfrequenten Vibrationen die Lager lange vor Ablauf der Fahrzeuggarantie. Die Beschaffung zuverlässig bearbeiteter Teile ist daher unerlässlich. EV-Komponenten ist die einzige praktikable Möglichkeit, diese katastrophalen und kostspieligen Ausfälle im Feld zu vermeiden.

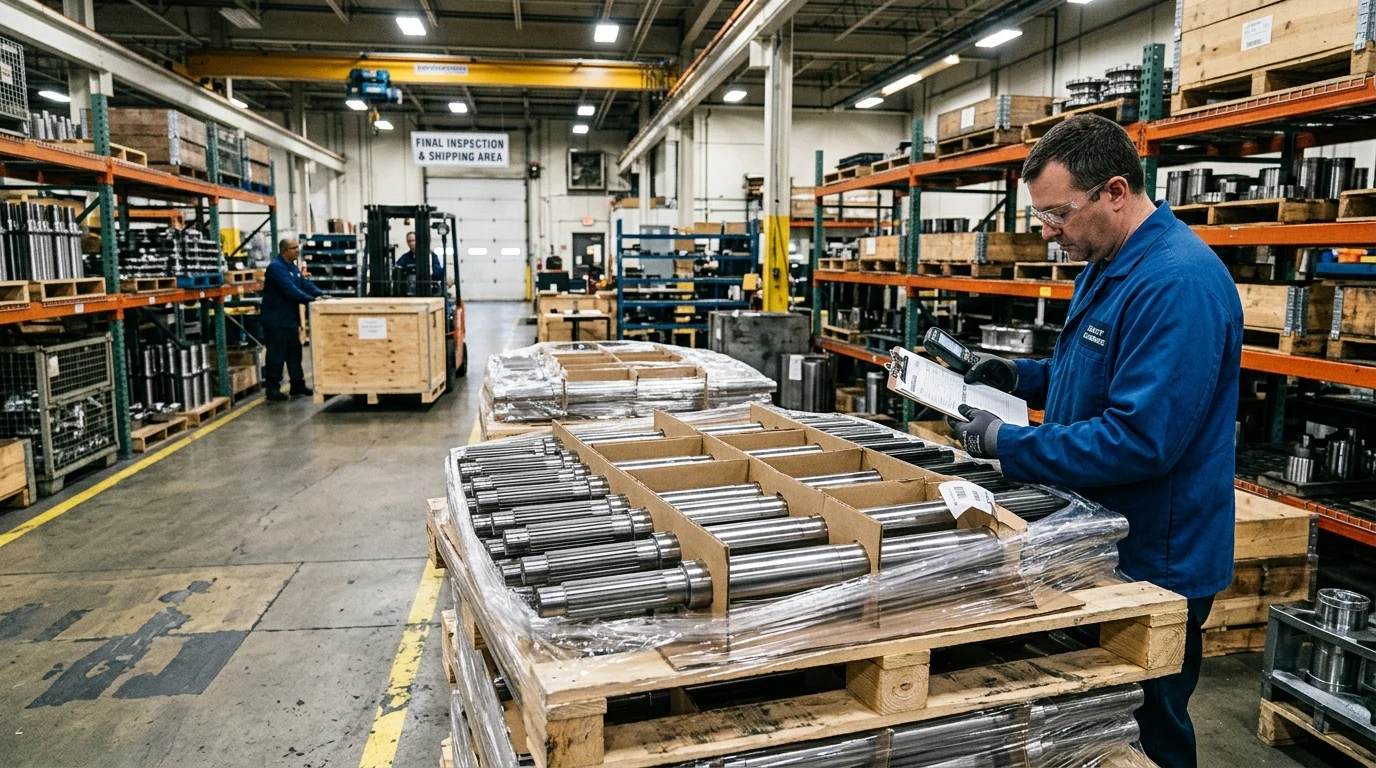

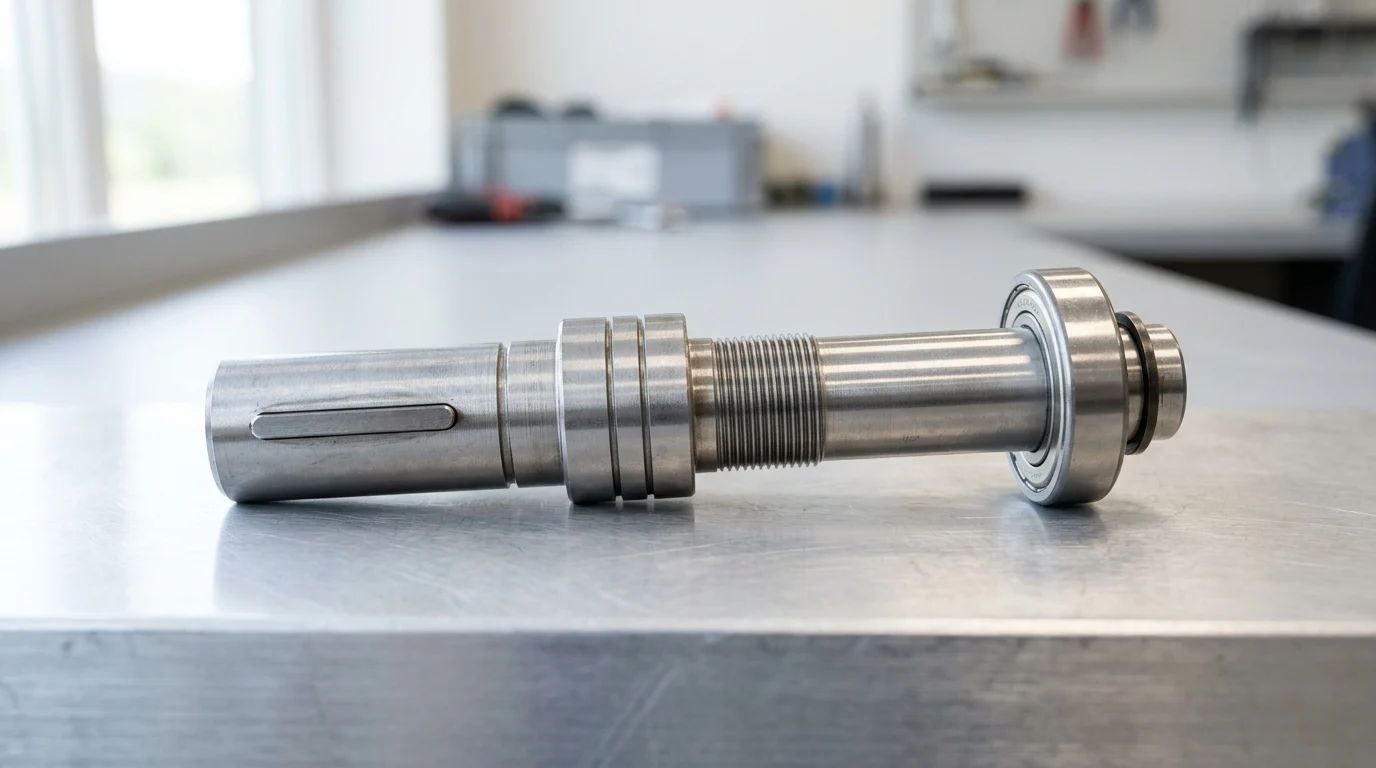

Wie Material, Bearbeitung und Qualitätskontrolle die Wellen von Elektrofahrzeugmotoren verbessern
Wie stellt man also eine Welle her, die diesen extremen Bedingungen standhält? Man kann nicht einfach normalen Kohlenstoffstahl auf eine herkömmliche Drehbank spannen und die Sache damit abhaken. Ich habe festgestellt, dass dies ein präzises Zusammenspiel von fortschrittlicher Metallurgie, speziellen Wärmebehandlungen und hochpräzisen Oberflächenbearbeitungsverfahren erfordert.
Materialauswahl, Wärmebehandlung und Oberflächenbehandlungsverfahren
Die Grundlage eines großartigen Schaftes ist immer das Material. Typischerweise sehen wir, dass Hersteller auf Folgendes setzen: hochfeste legierte Stähle Beispielsweise 20CrMnTi, 40Cr oder spezielle Varianten in Luft- und Raumfahrtqualität mit hoher Zugfestigkeit. Rohstahl allein ist jedoch nicht robust genug, um dem Verschleiß von Keilwellenverzahnungen standzuhalten.
Diese Teile müssen aufwendigen Wärmebehandlungen unterzogen werden – üblicherweise einer Kombination aus Aufkohlen und Abschrecken –, um eine lokale Oberflächenhärte von 58 bis 62 HRC zu erreichen. Dadurch erhält die Welle eine hochverschleißfeste Außenfläche, während der Kern duktil genug bleibt, um plötzliche Drehmomentspitzen ohne Bruch aufzunehmen. Abschließend erfolgt die Endbearbeitung. Spitzenloses und zylindrisches Schleifen sind hierbei unerlässlich; wir streben Oberflächenrauheiten von Ra 0,4 µm oder besser an, um perfekte Lagerpassungen und reibungsloses Dichten zu gewährleisten.
Abwägungen bei verschiedenen Präzisionsfertigungsansätzen
Natürlich bringt jede Fertigungsentscheidung inhärente Kompromisse zwischen Kosten, Geschwindigkeit und Präzision mit sich. Wenn ich bewerte, wie man ein Produkt herstellt HochgeschwindigkeitsmotorwelleIch muss diese Faktoren sorgfältig abwägen, um das Budget mit den technischen Anforderungen in Einklang zu bringen.
| Herstellungsprozess | Präzisionsniveau | Zykluszeit | Kostenauswirkungen | Bester Anwendungsfall |
|---|---|---|---|---|
| CNC-Hartdrehen | Mittel (IT6) | Schnell | Untere | Vorschruppen, nicht kritische Durchmesser |
| Rundschleifen | Sehr hoch (IT4) | Langsam | Hoch | Lagerzapfen, Rotorschnittstellen |
| Ausrüstungsabschmeißen | Hoch (IT5) | Medium | Mittel-Hoch | Integrierte Keilwellenbearbeitung an der Welle |
Durch verstärktes Hartdrehen lassen sich zwar Kosten sparen, doch leidet darunter die für hohe Drehzahlen und lange Lebensdauer notwendige Mikrofeinbearbeitung. Schleifen liefert zwar perfekte, makellose Teile, verlängert aber die Produktionszyklen und treibt den Stückpreis in die Höhe. Die richtige Mischung ist der Schlüssel zu einer erfolgreichen Produktion.
Wie OEMs und Zulieferer Hersteller von Motorwellen bewerten sollten
Zu wissen, wie diese Wellen konstruiert und hergestellt werden, ist nur die halbe Miete. Wenn Sie ein solches System verwalten, … AutomobilzulieferketteDie eigentliche Herausforderung besteht darin, herauszufinden, wer die Produkte in großem Maßstab und ohne Qualitätseinbußen herstellen kann. Ich rate meinen Kollegen daher stets, einen Lieferanten sorgfältig zu prüfen. OEM-Motorteile erfordert deutlich mehr Aufwand, als nur einen kurzen Blick auf ein Angebot in einer Tabellenkalkulation zu werfen.
Beschaffung, Validierung, Compliance und Prozessprüfungen
Die Beschaffung von Teilen für Automobilanwendungen bedeutet zwar einen enormen bürokratischen Aufwand, aber das hat seinen guten Grund. Die IATF 16949-Zertifizierung ist eine absolute Grundvoraussetzung, um überhaupt ein Gespräch beginnen zu können. Ich persönlich gehe aber gerne noch viel tiefer auf die eigentlichen Prozessprüfungen ein.
Während der Fertigungsprozess zur Teilefreigabe (PPAP), ich möchte ihre Daten zur statistischen Prozesskontrolle (SPC) sehen. Für eine kritische Welle eines Elektrofahrzeugmotors ist ein Cpk-Wert (Prozessfähigkeitsindex) von 1,33 für mich nicht mehr ausreichend; ich verlange einen Cpk-Wert von mindestens 1,67 für alle funktionskritischen Maße. Dieser Wert belegt, dass ihre Bearbeitungszentren nicht nur an einem guten Tag präzise arbeiten, sondern auch über Zehntausende von Einheiten hinweg mit minimaler Abweichung konstant wiederholgenaue Ergebnisse liefern.
Kriterien für die Lieferantenauswahl
Bei der endgültigen Auswahl spielen die OEMs eine entscheidende Rolle.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für die Motorwelle
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
