Einführung
Die Konstruktion von Motorwellen basierte lange Zeit auf Prototypen, Prüfstandtests und konservativen Sicherheitsmargen, um Risiken durch Vibrationen, Materialermüdung, Wärmeentwicklung und Ausrichtungsfehler zu minimieren. Die Technologie der digitalen Zwillinge revolutioniert diesen Prozess, indem sie die physische Welle mit einem datengesteuerten virtuellen Modell verknüpft. Dieses kann Betriebslasten simulieren, Ausfallarten vorhersagen und die Leistung optimieren, bevor die Hardware gefertigt oder überarbeitet wird. Dieser Artikel erläutert, wie digitale Zwillinge die Wellenkonstruktion und -prüfung verbessern, wo sie den größten Nutzen in Entwicklung und Wartung bieten und was Ingenieure bei deren Anwendung für Zuverlässigkeits-, Kosten- und Produktionsentscheidungen berücksichtigen sollten.
Warum die Digital-Twin-Technologie die Motorwellenkonstruktion verändert
Als jemand, der jahrelang mikroskopische Ermüdungsrisse in Hochgeschwindigkeitsrotoren verfolgt hat, kann ich Ihnen aus erster Hand sagen, dass die Art und Weise, wie wir ein Intelligente Motorwelle durchläuft einen radikalen Wandel. Wir schneiden nicht mehr einfach nur Metall, legen es auf einen Dynamometer und hoffen, dass unsere Sicherheitsfaktoren ausreichen. Stattdessen wenden wir … an Digital-Twin-Technologie Wir erstellen lebendige, virtuelle Nachbildungen unserer physischen Bauteile. Dabei handelt es sich nicht nur um ein statisches 3D-Modell, sondern um eine dynamische, prädiktive Simulation, die in Echtzeit auf reale Belastungen reagiert. Dies verändert grundlegend unsere Herangehensweise an den Maschinenbau und führt uns von reaktiver Fehlersuche zu proaktiver Optimierung.
Erstellung des Business Case
Wenn ich dem Management den Umstieg auf digitale Zwillinge vorstelle, beginne ich immer mit dem reinen Business Case. Die traditionelle physische Prototypenerstellung ist quälend langsam und unglaublich teuer. Früher waren vier bis sechs physische Iterationen nötig, deren Fertigung, Auswuchtung und Tests jeweils Wochen in Anspruch nahmen. Durch die Einführung virtueller Zwillinge sinken die Prototypenkosten regelmäßig um 40 bis 60 %. Anstatt auf einen physischen Prototyp zu warten, können wir nun virtuelle Zwillinge verwenden. F&E-Motorwelle Selbst wenn ein Produkt nach einem kräftezehrenden 500-Stunden-Dauerlauf auf dem Prüfstand ausfällt, können wir Tausende von Betriebsstunden über Dutzende von Lastzyklen an einem einzigen Nachmittag simulieren. Diese Fähigkeit verkürzt unsere Markteinführungszeit routinemäßig von schleppenden acht Monaten auf nur drei bis vier Monate.
Probleme mit der Leistung der optimalen Motorwelle

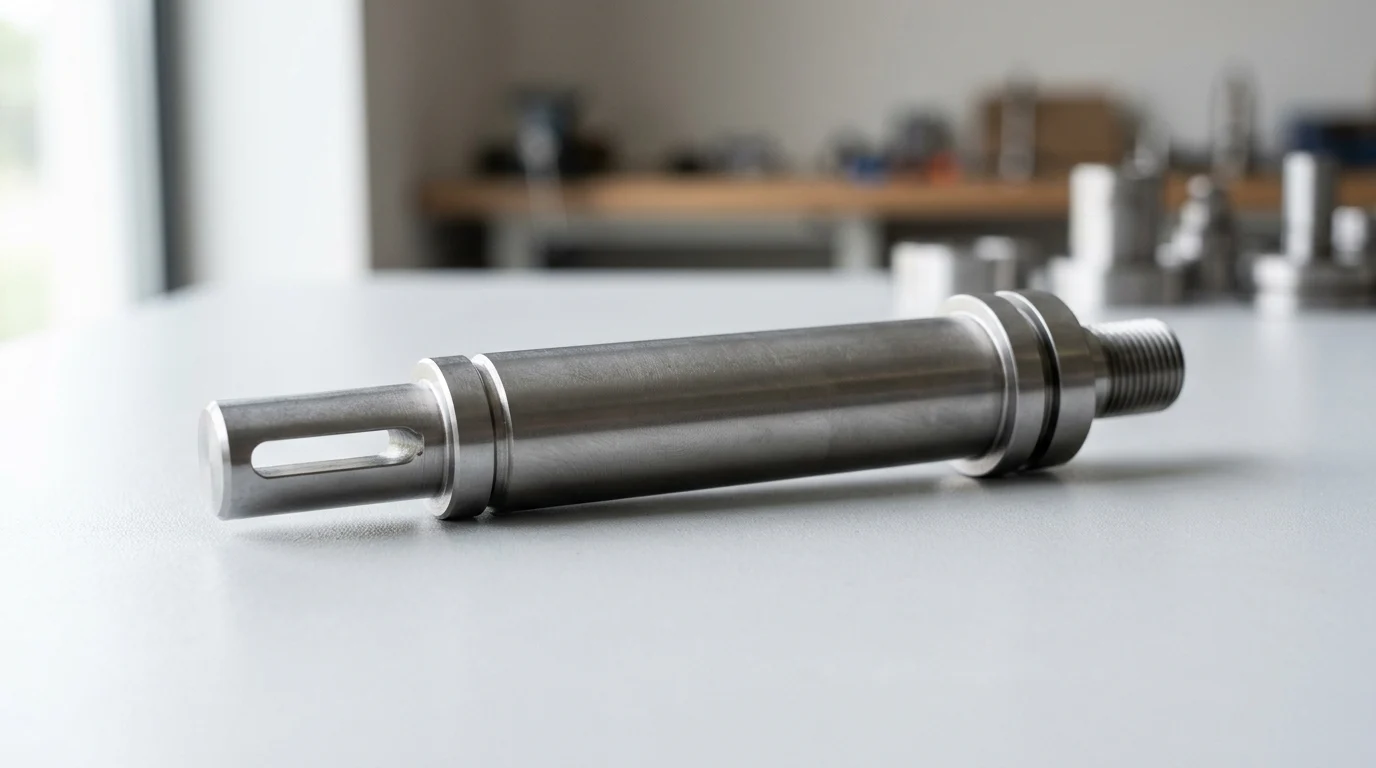

Digitale Zwillinge sind natürlich kein Allheilmittel für jede Komponente, aber sie eignen sich hervorragend zur Lösung spezifischer, kritischer Leistungsprobleme. Ich halte sie für unverzichtbar bei der Untersuchung von Torsionsschwingungsresonanzen, insbesondere in Hochgeschwindigkeitsanwendungen Wie beispielsweise bei Traktionsmotoren von Elektrofahrzeugen, die häufig Drehzahlen von über 15.000 U/min erreichen. Sie sind auch das mit Abstand beste Werkzeug, das uns zur Vorhersage von Niedrigzyklusermüdung an Spannungskonzentrationen wie Keilnuten, Verzahnungen oder Sicherungsringnuten zur Verfügung steht. Wenn eine Welle unter hoher Last asymmetrischer magnetischer Zugkraft oder thermischen Ausdehnungsanomalien ausgesetzt ist, erfasst der digitale Zwilling die lokalen Spannungsspitzen, die statische Berechnungen fast immer übersehen.
Wie digitale Zwillinge die Konstruktion und Validierung von Motorwellen verbessern
Die Umstellung von einer statischen CAD-Zeichnung auf einen voll funktionsfähigen digitalen Zwilling erfordert eine grundlegende Verbesserung unseres Umgangs mit Daten. Wir schlagen im Wesentlichen eine Brücke zwischen der theoretischen Physik der Wellenkonstruktion und der komplexen, unvorhersehbaren Realität des physischen Prüfstands. Es ist ein anspruchsvoller Prozess, aber die gewonnenen Erkenntnisse sind von unschätzbarem Wert.
Erforderliche Daten, physikalische Modelle und Testeingaben
Damit dies funktioniert, müssen wir dem virtuellen Modell extrem präzise Eingangsdaten zuführen. Es reicht nicht, einfach „Stahl“ aus einem Dropdown-Menü auszuwählen und die Sache damit abzuschließen. Wenn ich beispielsweise AISI 4140-Stahl verwende, muss ich exakte, zertifizierte Materialeigenschaften eingeben: eine Streckgrenze von 655 MPa, präzise Wärmeleitfähigkeitskoeffizienten und genaue SN-Dauerfestigkeitskurven basierend auf realen Chargenversuchen. Anschließend integrieren wir die physikalischen Modelle – hauptsächlich transiente Struktur- und Wärmeanalysen mittels Finite-Elemente-Methode (FEA). Schließlich benötigt das virtuelle Modell Echtzeit-Testdaten, um kalibriert zu bleiben. Mithilfe fortschrittlicher Telemetrie übertragen wir kontinuierlich Daten zu Drehmoment, Radiallast und Betriebstemperatur vom physischen Prototyp direkt in das virtuelle Modell. Dadurch entsteht ein geschlossener Validierungszyklus, der durch moderne Technologie gesteuert wird. WellenkonstruktionstechnologieDie
Wichtigste Vergleichspunkte und Kennzahlen
Die wahre Magie entfaltet sich, wenn wir die herkömmliche Methode zur Validierung einer Motorwelle mit diesem neuen, digitalen Ansatz vergleichen. Die Kennzahlen sprechen für sich und überzeugen letztendlich auch die Skeptiker in meinem Team. Wir sehen massive, messbare Verbesserungen bei der Fehlererkennung, den Durchlaufzeiten und der gesamten Testgenauigkeit. Schauen wir uns die wichtigsten Vergleichspunkte genauer an, die ich bei der Bewertung unserer Validierungsprozesse berücksichtige:
| Validierungsmetrik | Traditionelle körperliche Tests | Validierung des digitalen Zwillings |
|---|---|---|
| Durchschnittliche Prototyping-Vorlaufzeit | 12 - 16 Wochen | 3 - 5 Wochen |
| Designiterationen erforderlich | 4 bis 6 physische Bauformen | 1 bis 2 physische Builds |
| Fehlererkennungsrate | ~75% vor der Produktion | >95 % vor der Produktion |
| Kapazität des Testszenarios | Begrenzt durch die physische Laborzeit | Nahezu unbegrenzt |
| Kosten pro Iteration | Hoch (Bearbeitung, Rüstkosten, Ausschuss) | Niedrig (Rechenleistung) |

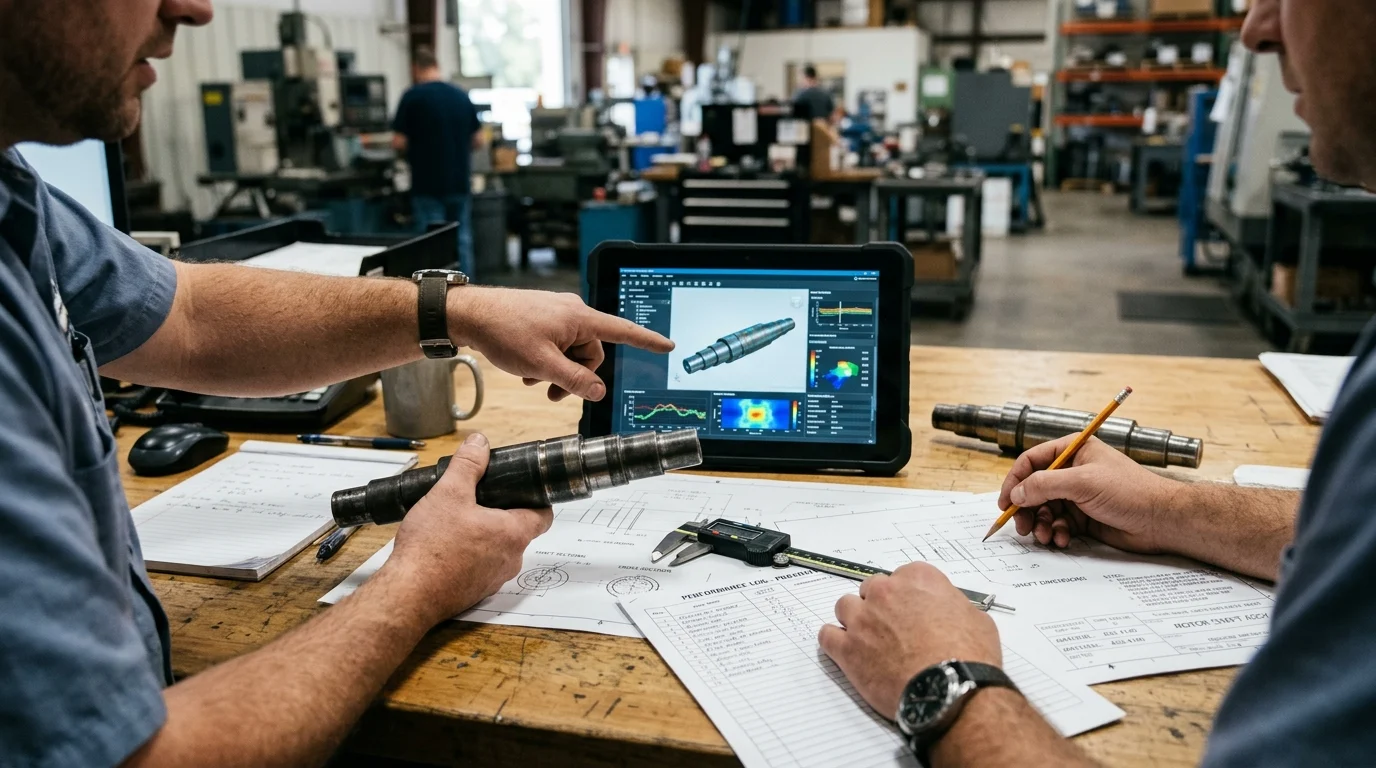

Wann sollte man digitale Zwillings-Workflows für Motorwellen verwenden?
So sehr ich diese Technologie auch schätze, gebe ich gerne zu, dass man nicht für jedes Projekt einen digitalen Zwilling benötigt. Bei der Herstellung von Pumpenwellen mit geringer Belastung und geringer Leistung aus Standardmaterialien reichen herkömmliche CAD-Systeme und ein grundlegender Sicherheitsfaktor von 1,5 völlig aus. Geht es aber um viel, ist die Investition absolut sinnvoll.
Praktische Implementierungsschritte
Wenn Sie bereit sind, den Schritt zu wagen, muss die praktische Implementierung in sorgfältig geplanten Phasen erfolgen. Ich empfehle stets, mit einem hochpräzisen CAD-Basismodell zu beginnen, das die geplante Fertigungsgeometrie exakt abbildet. Integrieren Sie anschließend Ihre Materialdatenbanken und richten Sie Ihre Multi-Physik-Simulationsumgebungen ein. Der schwierigste Schritt ist in der Regel die Hardwareintegration – die Ausstattung Ihrer Systeme mit der erforderlichen Hardware. physische Prototypen mit Dehnungsmessstreifen, Beschleunigungsmessern und Thermoelementen zur Erfassung der Echtzeitdaten, die zur Kalibrierung des Zwillings benötigt werden. Implementierung Erweiterte Wellenprüfung Protokolle gewährleisten, dass Ihr virtuelles Modell die Realität tatsächlich widerspiegelt, bevor Sie ihm wichtige Designentscheidungen anvertrauen. Sie müssen nachweisen, dass das Modell mit der physischen Anlage übereinstimmt, bevor Sie es skalieren.
ROI, Abwägungen und Lieferantenbereitschaft
Sprechen wir über den ROI und die harten Realitäten der Implementierung. Der Aufbau einer adäquaten digitalen Zwillingsinfrastruktur ist kostspielig; Softwarelizenzen, Hardware und Schulungen für die Entwickler können leicht 50.000 bis 100.000 US-Dollar an Vorabinvestitionen erfordern. Daher suche ich nach Projekten mit hohen Produktionsvolumina – in der Regel einer Mindestbestellmenge von über 10.000 Einheiten – oder nach hochwertigen, missionskritischen Anwendungen wie Aktuatoren für die Luft- und Raumfahrt, bei denen ein einziger Ausfall katastrophale Folgen hat. Auch die Bereitschaft der Lieferanten muss geprüft werden. Wenn Ihre Fertigungspartner nicht für die Implementierung gerüstet sind, … Digitale Fertigung Kann das System die engen geometrischen Toleranzen (oft innerhalb von 0,005 mm), die der digitale Zwilling vorgibt, nicht einhalten, bricht es zusammen. Der Kompromiss besteht in einer hohen anfänglichen Komplexität für eine beispiellose langfristige Zuverlässigkeit und Leistungsfähigkeit.
Wichtigste Erkenntnisse
- Die wichtigsten Schlussfolgerungen und Begründungen für die Motorwelle
- Spezifikationen, Konformitätsprüfungen und Risikobewertungen sollten vor der endgültigen Zusage überprüft werden.
- Praktische nächste Schritte und Hinweise, die Leser sofort anwenden können
Häufig gestellte Fragen
Was ist ein digitaler Zwilling einer Motorwelle?
Es handelt sich um ein virtuelles Live-Modell einer physischen Motorwelle, das mit Testdaten wie Drehmoment, Last und Temperatur aktualisiert wird, um das Verhalten vorherzusagen, bevor Ausfälle auftreten.
Wie verkürzt die Digital-Twin-Technologie die Entwicklungszeit von Motorwellen?
Es ersetzt mehrere Zyklen physischer Prototypen durch Simulationen und verkürzt so die Vorlaufzeit für die Validierung oft von etwa 12–16 Wochen auf 3–5 Wochen.
Welche Probleme mit der Motorwelle lassen sich am besten mit einem digitalen Zwilling analysieren?
Es eignet sich besonders gut für Torsionsresonanz, Niedrigzyklusermüdung an Keilwellen oder Verzahnungen sowie Spannungsspitzen, die durch thermische Ausdehnung oder asymmetrische magnetische Zugkräfte verursacht werden.
Welche Daten werden benötigt, um einen präzisen digitalen Zwilling einer Motorwelle zu erstellen?
Nutzen Sie zertifizierte Materialeigenschaften, Ermüdungskurven, transiente Struktur- und Wärme-FEA-Modelle sowie reale Testeingaben wie Drehmoment, Radiallast und Temperatur.
Kann motor-shaft.com kundenspezifische Wellenprojekte mit digitaler Validierung unterstützen?
Ja. Falls Ihre Anwendung die Entwicklung einer kundenspezifischen oder Hochgeschwindigkeits-Motorwelle erfordert, teilen Sie uns Ihre Anforderungen an Betriebsdrehzahl, Belastung, Material und Geometrie über motor-shaft.com mit.
