Die elektrische Servolenkung entwickelt sich zu einer Schlüsseltechnologie für Fahrzeuge der nächsten Generation, und die EPS-Motorwelle ist eine ihrer wichtigsten, oft übersehenen Komponenten. Mit der zunehmenden Verbreitung von Elektrofahrzeugen im asiatisch-pazifischen Raum, in Europa und Nordamerika müssen Lenksysteme schwerere Plattformen, leisere Fahrgastzellen, höhere Motordrehzahlen und eine immer stärker softwaregesteuerte Regelung unterstützen. Eine Welle, die einst lediglich als Drehmomentübertragungselement diente, beeinflusst heute Lenkgefühl, NVH-Verhalten, Sicherheitsmargen und Langzeitstabilität. Dieser Artikel untersucht, warum sich das Design der EPS-Motorwelle weiterentwickelt, wie die Anforderungen an Elektrofahrzeuge die Leistungserwartungen erhöhen und welche Innovationen bei Materialien, Wärmebehandlungen, Sensorik und Fertigung die Zukunft elektrischer Lenksysteme prägen.
Warum die EPS-Motorwelle strategisch wichtig wird
Im modernen Automobildesign lastet eine erhebliche Verantwortung auf scheinbar kleinen, versteckten Bauteilen. Da sich die globale Industrie – angetrieben durch die rasant steigende Verbreitung von Elektrofahrzeugen, den Trend zum autonomen Fahren und strenge Emissionsvorschriften in Regionen wie dem asiatisch-pazifischen Raum, Europa und Nordamerika – in Richtung Elektrifizierung bewegt,Komponenten der elektrischen Servolenkung haben sich von einfachen hydraulischen Ersatzsystemen zu hochkomplexen, softwaregesteuerten elektromechanischen Systemen entwickelt. Die Motorwelle sitzt Im Zentrum dieser Entwicklung steht die Lenksäule. Angetrieben durch regionale Anforderungen an fortschrittliche Fahrerassistenzsysteme (ADAS) und schwerere Elektrofahrzeugplattformen, ist die Lenksäule nicht mehr nur ein einfacher, auf einer Drehbank bearbeiteter Metallstab. Sie ist ein hochentwickeltes Bauteil, das das Lenkgefühl bestimmt und sich somit direkt auf Fahrkomfort, Wettbewerbsfähigkeit und Sicherheit auswirkt.

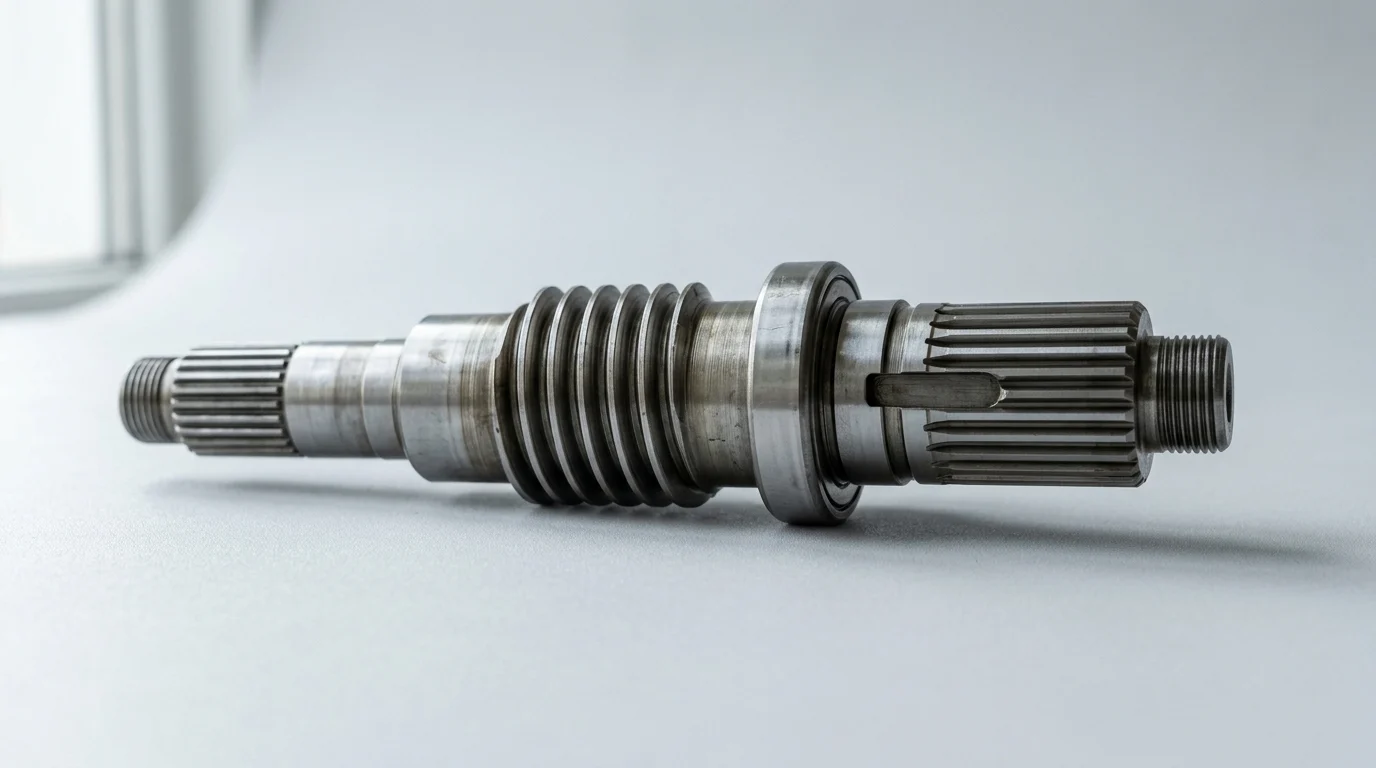

Was eine EPS-Motorwelle bewirkt
Im Kern überträgt eine EPS-Motorwelle das Drehmoment vom elektrischer Hilfsmotor zum Lenkgetriebe. Je nach Ausführung der Lenksäule – ob Säulenlenkung (C-EPS) für kleinere Fahrzeuge, Ritzellenkung (P-EPS), Doppelritzellenkung (DP-EPS) oder Zahnstangenlenkung (R-EPS) für größere Fahrzeuge – muss diese Welle schnell wechselnden Drehmomenten standhalten. Im Alltag liegt dieses Betriebsdrehmoment typischerweise zwischen ca. 2 Nm und über 8 Nm bei Schwerlastanwendungen. Diese Werte dienen jedoch eher als Richtwerte denn als universelle Spezifikationen und variieren stark je nach Systemarchitektur. Die Welle muss diese Kraft millionenfach über eine geschätzte Lebensdauer von 15 Jahren übertragen, ohne zu brechen, sich zu verbiegen oder mechanisches Spiel zu entwickeln.
Wie EV-Plattformen die Anforderungen an die Wellen erhöhen
Der Übergang zu Elektrofahrzeugen verändert die Anforderungen an die Lenkung grundlegend. Elektrofahrzeuge sind aufgrund ihrer massiven Akkus deutlich schwerer als ihre Pendants mit Verbrennungsmotor, wodurch die Lenksysteme wesentlich höhere Lasten bewältigen müssen. Um diese zusätzliche Masse auszugleichen, müssen moderne Lenksysteme … Welle des EV-Lenkmotors Konstruktionen müssen in bestimmten Hochleistungsanwendungen oft Motordrehzahlen von weit über 8.000 U/min standhalten (ein beispielhafter Richtwert für Motoren der nächsten Generation). Da kein Verbrennungsmotor die Geräusche dämpft, sind selbst kleinste Vibrationen oder Getriebegeräusche der Lenkmotorwelle im leisen Innenraum eines Elektrofahrzeugs sofort hörbar. Daher hat die NVH-Kontrolle (Geräusche, Vibrationen und Rauheit) von der Entwicklungsphase bis zur Montage höchste Priorität.

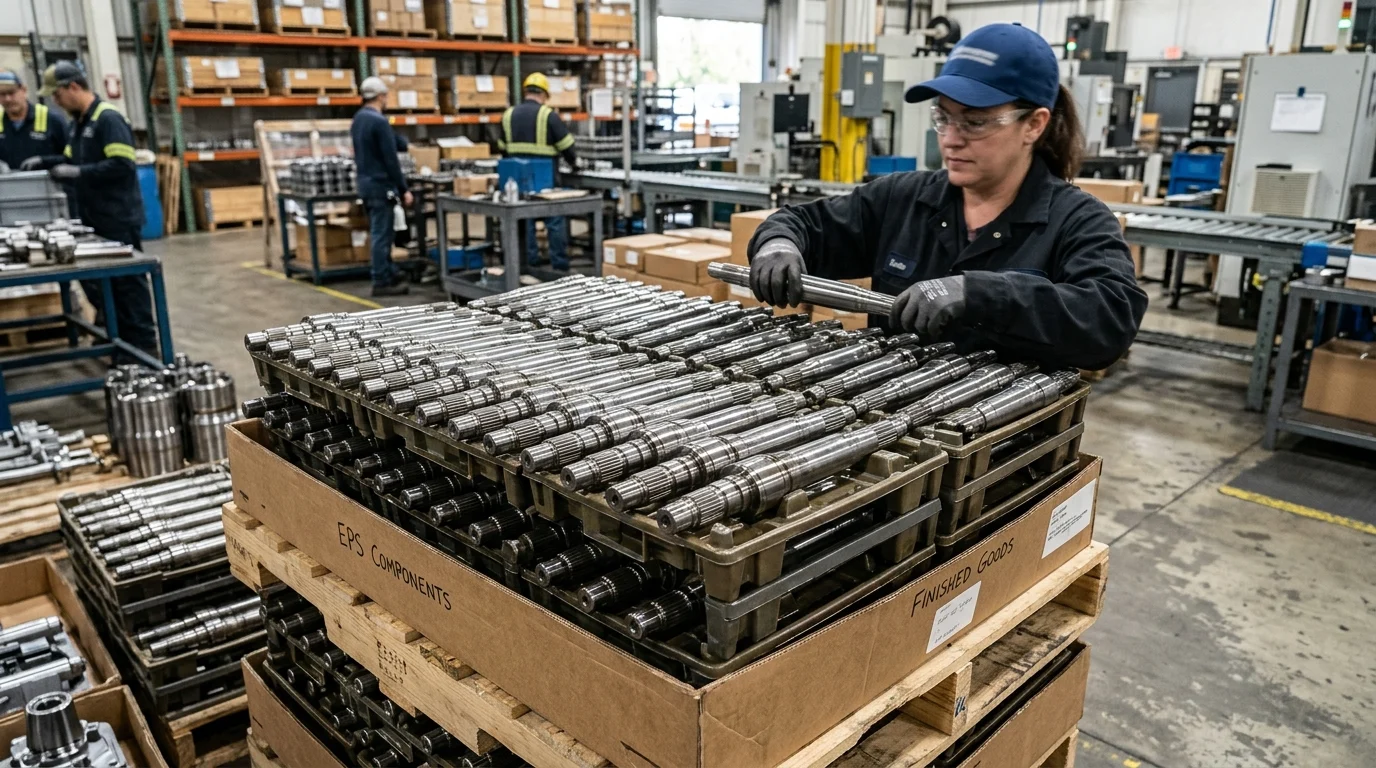

Wichtigste Innovationen der EPS-Motorwelle für Leistung und NVH
Um mit dieser intensiven Nachfrage nach Elektrofahrzeugen Schritt zu halten, gehen die Hersteller bei der Entwicklung von Elektrofahrzeugen an die Grenzen des Machbaren. EPS-Motorwelle Die Entwicklung und Produktion erfolgt in diesem Bereich. Die Branche geht über geringfügige Maßanpassungen hinaus und überdenkt Metallurgie, Wärmebehandlungsverfahren und Geometrie grundlegend. Darüber hinaus entwickelt sich der Markt hin zu Innovationen der nächsten Generation, wie z. B. integrierten drehmomentmessenden Wellen, redundanten Doppelmotorwellen für die Sicherheit autonomer Fahrsysteme, fortschrittlichen reibungsarmen Beschichtungen und aktiven NVH-Kontrollmechanismen. Diese Innovationen sind besonders wichtig für die aufkommenden Steer-by-Wire-Systeme und tragen dazu bei, ein optimales Gleichgewicht zwischen struktureller Festigkeit, Gewichtsreduzierung und geräuscharmem Betrieb zu erreichen.
Werkstoffe, Wärmebehandlung und Oberflächenveredelung
Einfacher Baustahl genügt den modernen Anforderungen an die Lenksicherheit nicht mehr. Moderne Hochleistungswellen bestehen typischerweise aus hochwertigen legierten Stählen wie 40Cr, SCr440 oder speziellen hochfesten Edelstahlvarianten. Eine fortschrittliche Wärmebehandlung ist dabei unerlässlich. Durch präzises induktives Härten streben die Hersteller eine lokale Oberflächenhärte von typischerweise 50 bis 58 HRC an, abhängig von den jeweiligen OEM-Anforderungen. Dies gewährleistet die Keilzahn Lager widerstehen Verschleiß unter ständig wechselnden Belastungen, während der Kern duktil genug bleibt, um plötzliche Stoßbelastungen – wie beispielsweise das Überfahren eines Schlaglochs bei Autobahngeschwindigkeit – ohne Bruch zu absorbieren. Um die strengen Anforderungen an NVH (Geräusch-, Vibrations- und Rauheitsverhalten) zu erfüllen, wurde auch die Oberflächenbearbeitung weiterentwickelt. Lagerzapfen werden mit extrem engen Toleranzen für die Oberflächenrauheit geschliffen und erreichen unter strengen Qualitätsstandards oft einen Ra-Wert von unter 0,2 µm. Diese Werte stellen beispielhafte Branchenrichtwerte und keine absoluten Regeln dar. Diese Mikrofeinbearbeitung trägt dazu bei, dass die Lager mit minimal wahrnehmbaren Geräuschen laufen.
Vor- und Nachteile von Hohl- vs. Vollschäften
Ein wichtiger Aspekt bei der Entwicklung aktueller Technologie-Roadmaps ist die Wahl zwischen festen und HohlwellenkonstruktionenDa OEMs bestrebt sind, das Gewicht zu reduzieren, um die Reichweite von Elektrofahrzeugbatterien zu erhöhen, erfreuen sich Hohlwellen zunehmender Beliebtheit. Sie bringen jedoch spezifische Fertigungskomplexitäten mit sich. Die folgende Tabelle bietet einen allgemeinen Vergleich, wobei die tatsächlichen Gewichtseinsparungen, die Torsionssteifigkeit und die Resonanz stark von Wellenlänge, Durchmesser, Material und Montagebedingungen abhängen:
| Besonderheit | Vollwelle | Hohlwelle |
|---|---|---|
| Gewichtsprofil | Basisstandard | 20 bis 35 % leichter |
| Torsionssteifigkeit | Sehr hoch | Hoch (abhängig von der Wandstärke) |
| Herstellungskosten | Untere (Standard-CNC-Drehung) | Höher (Tiefenbohren oder Rohrziehen) |
| NVH-Eigenschaften | Stabile Basislinie (stark abhängig von der modalen Systemabstimmung) | Neigt zu Resonanzen; erfordert sorgfältige Systemabstimmung |
Während ein hohl Präzisionslenkwelle Um Gewicht zu sparen, muss die Wandstärke präzise berechnet werden – oft wird eine Mindestwandstärke von 3 bis 4 mm eingehalten, die durch die Streckgrenze des jeweiligen Materials vorgegeben ist –, um die für ein präzises Lenkverhalten erforderliche Torsionssteifigkeit nicht zu beeinträchtigen. Letztendlich hängt das NVH-Verhalten von der Modalabstimmung, der Montage und dem gesamten Systemdesign ab, nicht nur von der physischen Form der Welle.
Wie man einen Lieferanten für EPS-Motorwellen findet
Den richtigen Fertigungspartner für ein Kfz-Motorwelle erfordert eine sorgfältige Bewertung. Einkaufsleiter sollten über das anfängliche Stückpreisangebot hinausblicken und die Leistungen eines Lieferanten prüfen. Betriebsgeschichte und technisches Know-how. Regionale Beschaffungsstrategien spielen ebenfalls eine wichtige Rolle: Offshore-Lieferanten bieten zwar oft erhebliche Skalen- und Kostenvorteile, Nearshoring kann jedoch Lieferkettenrisiken minimieren und die Entwicklungszyklen für kritische Komponenten beschleunigen. Käufer sollten auf konkrete Warnsignale achten, wie beispielsweise fehlende interne Testkapazitäten oder eine zu starke Abhängigkeit von der Bearbeitung durch Subunternehmer. Etablierte Tier-2- und Tier-3-Lieferanten mit jahrzehntelanger kontinuierlicher Entwicklung und engagierten Ingenieurteams stellen die notwendige Stärke dar, um Stabilität und Qualitätskontrolle in komplexen, globalen Automobil-Lieferketten zu gewährleisten.
Schritte zur Lieferantenqualifizierung
Die erste Maßnahme ist eine sorgfältige Bewertung der Qualitätsmanagementsysteme eines Lieferanten. IATF 16949-Zertifizierung ist eine absolute Mindestanforderung für die Herstellung jeder kritischen Automobilkomponente. Audits sollten eine realistische Checkliste umfassen, die die Rückverfolgbarkeit der Rohmaterialien, historische Fehlerraten und CPK-Daten (Prozessfähigkeitsindex) abdeckt.
Wichtigste Erkenntnisse
- Die EPS-Motorwelle ist als strategische Sicherheitskomponente zu betrachten, da sie sich direkt auf das Lenkgefühl, die Haltbarkeit, die NVH-Eigenschaften und das Vertrauen des Fahrers auswirkt.
- Die EPS-Wellen müssen an die Fahrzeugarchitektur angepasst werden, da C-EPS-, P-EPS-, DP-EPS- und R-EPS-Systeme unterschiedliche Anforderungen an Drehmoment, Drehzahl und Bauraum stellen.
- Berücksichtigen Sie die Masse von Elektrofahrzeugen frühzeitig in der Entwicklung, da schwerere Batterieplattformen die Lenkkräfte über die herkömmlichen Annahmen aus der Ära der hydraulischen Wellen hinaus erhöhen können.
- Bei der NVH-Kontrolle von Lenksystemen in Elektrofahrzeugen sollte Priorität haben, da in leisen Fahrgastzellen selbst geringfügige Vibrationen, Unwuchten und Getriebegeräusche von den Insassen viel stärker wahrgenommen werden.
- Setzen Sie auf hochwertige legierte Stähle, fortschrittliche Wärmebehandlung und präzise Oberflächenbearbeitung, wenn Wellen Millionen von Drehmomentzyklen über eine geschätzte Lebensdauer von 15 Jahren standhalten müssen.
- Evaluieren Sie Funktionen der nächsten Generation wie integrierte Drehmomentmessung, redundante Doppelmotoranordnungen, reibungsarme Beschichtungen und Steer-by-Wire-Kompatibilität für zukünftige EV-Plattformen.
Häufig gestellte Fragen
Welche Funktion hat die EPS-Motorwelle in einem elektrischen Servolenksystem?
Es überträgt das Drehmoment vom elektrischen Hilfsmotor auf das Lenkgetriebe und ermöglicht so eine präzise Lenkunterstützung in den Architekturen C-EPS, P-EPS, DP-EPS und R-EPS.
Warum sind EPS-Motorwellen bei Elektrofahrzeugen wichtiger?
Elektrofahrzeuge sind aufgrund der Akkus schwerer und leiser, weil sie keine Motorengeräusche erzeugen. Daher muss die Welle höhere Lenkkräfte bewältigen und gleichzeitig Vibrationen, Getriebegeräusche und mechanisches Spiel minimieren.
Welchen Drehmomenten können EPS-Motorwellen typischerweise standhalten?
Viele alltägliche EPS-Anwendungen arbeiten mit Drehmomenten zwischen 2 Nm und über 8 Nm, abhängig von Fahrzeuggröße, Lenkarchitektur und Leistungsanforderungen.
Wie schnell können die Lenkmotorwellen der nächsten Generation von Elektrofahrzeugen arbeiten?
Bei einigen Hochleistungsanwendungen für die Lenkung von Elektrofahrzeugen können die Motorwellendrehzahlen 8.000 U/min überschreiten, wodurch Auswuchtung, Oberflächenbeschaffenheit, Wärmebehandlung und NVH-Kontrolle von entscheidender Bedeutung sind.
Welche Werkstoffe werden üblicherweise für Hochleistungs-EPS-Motorwellen verwendet?
Die Hersteller verwenden häufig legierte Stähle wie 40Cr und SCr440 sowie ausgewählte Edelstahlvarianten, unterstützt durch fortschrittliche Wärmebehandlung und präzise Endbearbeitung.
